Linhas De Campo Magnético

As linhas de campo magnético são fundamentais para entender como a força magnética se distribui no espaço ao redor de um ímã ou de uma corrente elétrica. Visualizar essas linhas ajuda a compreender a direção e a intensidade do campo em qualquer ponto, desde a organização microscópica de partículas subatômicas até a dinâmica de grandes estruturas como planetas e estrelas. O estudo das linhas de campo magnético tem aplicações práticas em diversas áreas, desde a engenharia de máquinas elétricas até a navegação espacial, passando pela medicina e pela física do plasma.

O que são e como surgem as linhas de campo magnético

As linhas de campo magnético são representações imaginárias, mas extremamente úteis, que mostram a direção que uma pequena agulha magnética seguiria se colocada em um determinado ponto do espaço. Elas nascem da necessidade de descrever visualmente uma propriedade vetorial do espaço, indicando tanto a intensidade quanto o sentido da interação magnética. Cada linha traça um caminho suave que emerge de um polo magnético e retorna ao polo oposto, formando loop fechados no arredor do ímã ou da corrente.

A densidade das linhas de campo magnétio indica a intensidade do campo: quanto mais próximas umas das outras, maior a força naquela região. Em contraste, regionde as linhas se afastam, o campo é mais fraco. Essa representação gráfica transforma um conceito abstrato em algo tangível, permitindo prever como ímãs interagem, como uma bobina de fio se comporta quando percorrida por corrente e como um campo magnético pode ser canalizado e controlado em dispositivos tecnológicos.

As regras de formação e o comportamento das linhas

As linhas de campo magnético seguem regras bem definidas que emergem das equações de Maxwell, que unificam eletricidade e magnetismo. Uma delas estabelece que as linhas não têm início nem fim no espaço livre, ao contrário das linhas de força elétrica, que partem de cargas positivas e terminam em negativas. Isso significa que, para um ímã isolado, as linhas que saem do polo norte sempre voltam ao polo sul, criando um circuito magnético contínuo, mesmo no ar.

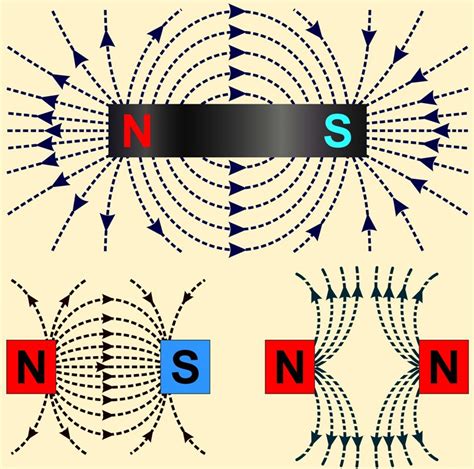

• Próximo a polos opostos, as linhas se atraem e se aproximam, indicando um campo forte e concentrado.
• Próximo a polos do mesmo tipo, as linhas se repelem e se afastam, mostrando uma região de repulsão e campo mais fraco.
• Em correntes elétricas, as linhas formam anéis concêntricos ao redor do fio, seguindo a regra da mão direita, que relaciona direção da corrente e direção do campo.

Essas características fazem com que o campo magnético de uma bobina solenoide, por exemplo, se assemelhe ao de um ímã de barra, desde que a corrente flua em direção adequada. O controle preciso das linhas de campo magnético em bobinas, núcleos de ferro e dispositivos semicondutores é o cerne da eletromagnetismo aplicado, desde relés até motores elétricos de precisão.

Interação entre linhas de campo magnético e correntes elétricas

A relação entre corrente elétrica e linhas de campo magnético é uma das bases da eletrotécnica e da física moderna. Uma corrente num fio cria ao seu redor um campo magnético cujas linhas são anéis concêntricos, enquanto um campo magnético externo pode exercer força sobre uma corrente, gerando movimento ou induzindo tensão. Esse princípio é explorado em motores, geradores, sensores de posição e em equipamentos de medição de alta precisão.

Quando fios são enrolados em forma de bobina, o campo magnético interno se torna mais intenso e mais uniforme, especialmente se um núcleo de ferro for inserido, pois o material canaliza as linhas de campo magnético, aumentando a densidade e a utilidade prática do dispositivo. A orientação das linhas em relação à corrente pode ser verificada experimentalmente com pó de ferro ou com uma bússola, demonstrando de forma visual como a energia elétrica se transforma em energia magnética organizada.

Aplicações práticas das linhas de campo magnético

O domínio das linhas de campo magnético permite o desenvolvimento de tecnologias que permeiam a vida cotidiana. Em eletroeletrônica, transformadores, indutores e motores dependem do projeto cuidadoso do caminho das linhas de campo para maximizar eficiência e minimizar perdas por dissipação de energia. Em medicina, ressonâncias magnéticas utilizam campos magnéticos estáticos e gradientes controlados, representados por linhas que guiam a precisão dos exames de imagem.

• Motores elétricos: alinhamento otimizado das linhas de campo com ímãs permanentes ou eletroímãs para conversão eficiente de energia elétrica em movimento rotacional.
• Transformadores: utilização de núcleos de ferro para guiar as linhas de campo magnético entre enrolamentos primário e secundário, permitindo a transferência de energia sem contato físico.
• Sensores de corrente: dispositivos que medem a intensidade de correntes sem contato, baseados na detecção do campo magnético que as linhas ao redor de um fio produzem.

Na engenharia de materiais, o estudo das linhas de campo magnético ajuda a projetar ímãs permanentes mais potentes, a otimizar circuitos magnéticos em equipamentos de áudio e a desenvolver sistemas de suspensão magnética, como os utilizados em trens de levitação magnética, onde a interação controlada entre correntes e linhas de campo elimina o atrito e permite velocidades elevadas.

Mapas de linhas de campo magnético e experimentos simples

Um dos métodos mais acessíveis para estudar as linhas de campo magnético é posicionar um ímã sobre uma folha de papel e espalhar limas de ferro sobre ela. As partículas de ferro alinham-se ao longo das linhas de campo, revelando visualmente a forma e a direção do campo magnético do ímã. Experimentos semelhantes podem ser feitos com fios condutores, criando padrões circulares ou em espiral que evidenciam como a geometria da corrente molda o campo.

Essas demonstrações caseiras ilustram conceitos fundamentais de forma didática, ajudando estudantes e entusiastas a entenderem a relação entre corrente, magnetismo e espaço ao redor dos condutores. Ao observar o comportamento das limas de ferro ou de uma bússola próxima a um fio carregado, fica claro que as linhas de campo magnético não são apenas abstrações teóricas, mas sim entidades físicas que influenciam partículas carregadas, orientam ímãs e determinam o funcionamento de inúmeros aparelhos.

Importância no universo e na tecnologia moderna

As linhas de campo magnético não se restringem ao laboratório ou ao aparelho doméstico: Elas são uma parte essencial da física dos planetas, estrelas e galáxias. O campo magnético da Terra, representado por linhas que vão do polo sul magnético ao norte, protege a atmosfera contra o vento solar e guia migrações de animais. Em astrofísica, o estudo dessas linhas ajuda a explicar erupções solares, auroras e a dinâmica de discos de acreção em torno de buracos negros.

Na tecnologia contemporânea, o controle preciso das linhas de campo magnético é o que permite a funcionalidade de dispositivos desde cartões de crédito até ressonadores de plasma em usinas de energia nuclear. Avanços em supercondutores, que conduzem corrente sem resistência, possibilitam campos magnéticos muito intensos e estáveis, representados por linhas de campo organizadas em padrões complexos que desafiam a imaginação, mas são fundamentais para futuras inovações em energia e transporte.

Compreender as linhas de campo magnético é, portanto, abrir uma porta para entender não apenas fenômenos magnéticos do cotidiano, mas também as forças que moldam o universo e impulsionam a inovação tecnológica. Seja para projetar um motor mais eficiente, interpretar dados de satélites ou explicar a beleza de uma aurora, o estudo dessas linhas conecta teoria, experimentação e aplicação prática de forma coesa e inspiradora.

Related Videos

Conclusão

As linhas de campo magnético são uma ferramenta poderosa para descrever, visualizar e compreender a interação entre correntes elétricas, ímãs e o espaço ao nosso redor. Elas sintetizam conceitos abstratos em representações intuitivas, permitindo avanços em ciência, tecnologia e engenharia. Dominar seu comportamento significa não só resolver problemas práticos, como também apreciar a harmonia subjacente que une eletromagnetismo, matéria e cosmos.
